Nguyên Lý Hoạt Động Của Đồng Hồ Đo Nước Siêu Âm

Đồng hồ đo lưu lượng nước siêu âm là một thiết bị đo lường hiện đại, sử dụng sóng siêu âm để xác định tốc độ dòng chảy của nước trong đường ống. Với khả năng đo chính xác, không cần tiếp xúc trực tiếp với nước và dễ dàng lắp đặt, đồng hồ đo lưu lượng nước siêu âm đang ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực, từ quản lý tài nguyên nước, công nghiệp đến y tế và khoa học. Bài viết này sẽ đi sâu vào nguyên lý hoạt động của đồng hồ đo lưu lượng nước siêu âm, phân tích ưu nhược điểm và so sánh với các phương pháp đo lường khác.

Giới thiệu về đồng hồ đo lưu lượng nước siêu âm

Đồng hồ đo lưu lượng nước siêu âm hoạt động dựa trên nguyên lý hiệu ứng Doppler hoặc nguyên lý thời gian truyền sóng siêu âm. Có hai loại đồng hồ đo lưu lượng siêu âm: loại kẹp ngoài đường ống và loại gắn trên đường ống1. Thiết bị này thường bao gồm hai bộ phận chính:

• Đầu dò siêu âm (transducer): Có chức năng phát và thu sóng siêu âm. Đầu dò có thể được lắp đặt bên ngoài đường ống (dạng kẹp) hoặc gắn trực tiếp vào bên trong đường ống.
• Bộ xử lý tín hiệu: Tiếp nhận tín hiệu từ đầu dò, phân tích và tính toán lưu lượng nước dựa trên các thông số thu được.

Ưu điểm của đồng hồ đo nước siêu âm

Độ chính xác của đồng hồ nước siêu âm

Máy đo siêu âm không có bộ phận chuyển động và do đó ít bị ảnh hưởng bởi hao mòn. Điều này có nghĩa là nó duy trì độ chính xác cao và ổn định trong suốt thời gian sử dụng, từ đó cho phép thanh toán chính xác và chất lượng dữ liệu tốt hơn.

Khả năng đọc từ xa

Ngược lại với đồng hồ đo nước cơ học, đồng hồ đo siêu âm còn có khả năng đọc từ xa mà không cần có thiết bị bổ sung. Áp dụng công nghệ đọc đồng hồ nước siêu âm từ xa đem lại ưu điểm lớn trong quản lý hệ thống cung cấp nước. Khả năng giảm thời gian thu thập dữ liệu cũng như thu thập dữ liệu theo thời gian thực giúp tối ưu hóa quá trình vận hành mà còn cung cấp thông tin chính xác, từ xa, đẩy mạnh khả năng dự báo và đáp ứng nhanh chóng đối với biến động trong nhu cầu nước. Giúp doanh nghiệp quản lý tài nguyên một cách hiệu quả hơn. Tính linh hoạt của việc thu thập dữ liệu từ xa cũng giảm chi phí và tăng cường khả năng ra quyết định, đồng thời giảm rủi ro thất thoát và tăng hiệu suất vận hành.

Công nghệ siêu âm giúp giảm thất thoát nước

Công nghệ siêu âm đóng vai trò quan trọng trong việc giảm thất thoát nước. Sự tích hợp của cảnh báo thông minh trong đồng hồ nước siêu âm mang lại khả năng phát hiện rò rỉ một cách hiệu quả. Đặc biệt, cảnh báo thông minh này cho phép người quản lý hệ thống nước phát hiện và ngăn chặn rò rỉ ngay từ khi nó xảy ra.

Thời gian phản ứng nhanh chóng có thể giúp giảm lượng nước thất thoát đáng kể, vì mỗi giây rò rỉ được phát hiện và xử lý sớm đều đồng nghĩa với việc giảm lượng nước bị thất thoát. Điều này không chỉ mang lại lợi ích về bảo vệ tài nguyên nước mà còn giảm thiểu tổn thất kinh tế cho doanh nghiệp cung cấp nước.

Nguyên lý hoạt động đồng hồ nước siêu âm

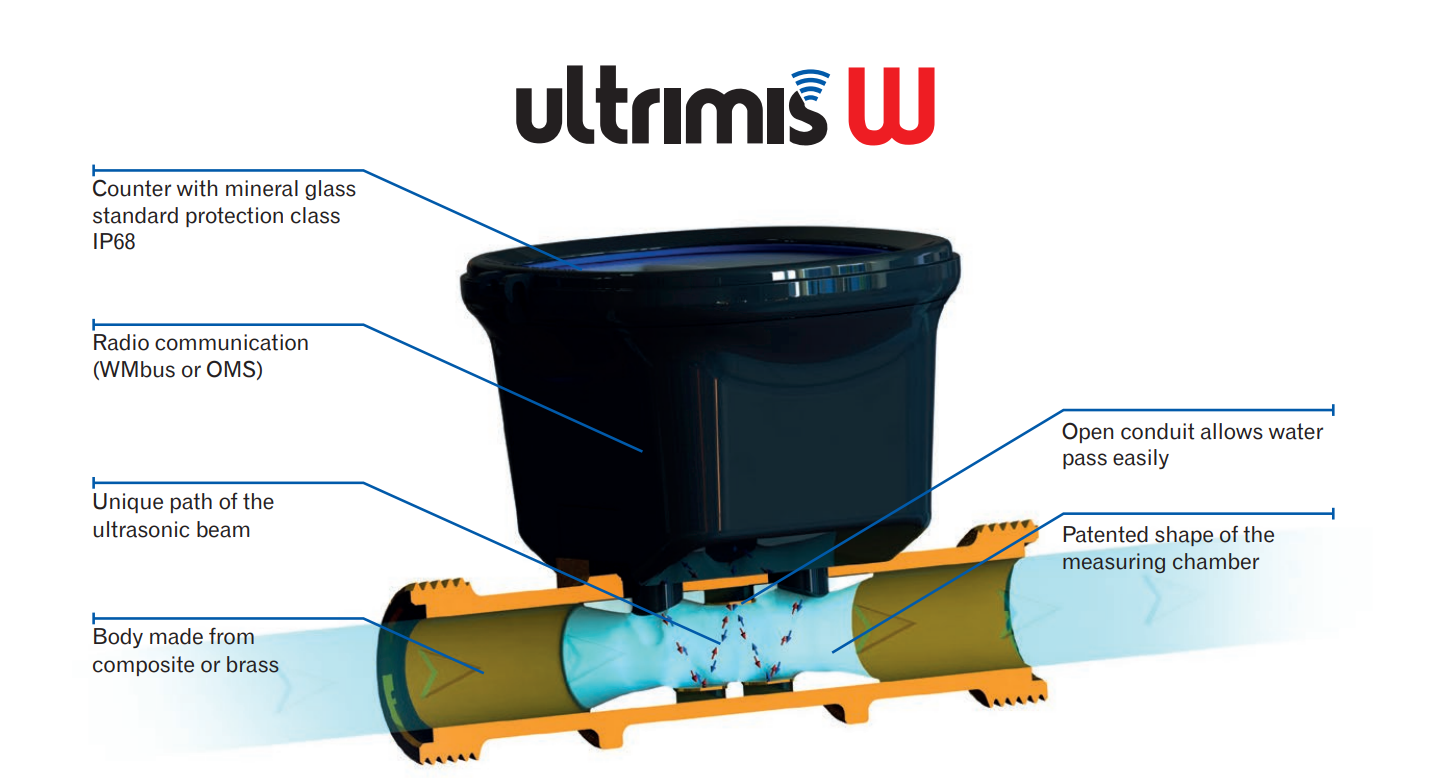

Đồng hồ đo nước siêu âm loại thời gian chuyển tiếp (Transit-Time Ultrasonic Water Meters) hoạt động dựa trên sự chênh lệch thời gian lan truyền của sóng âm khi di chuyển cùng chiều và ngược chiều dòng chảy. Loại đồng hồ này thường có hai đầu dò (transducer) gắn ở hai bên đường ống, hướng theo một góc nhất định so với dòng chảy. Hai đầu dò luân phiên phát và nhận tín hiệu siêu âm, từ đó đo sự chênh lệch thời gian truyền sóng giữa hai hướng để xác định vận tốc dòng chảy và tính toán lưu lượng nước.

Loại đồng hồ này phù hợp với chất lỏng sạch, chẳng hạn như nước uống, vì chúng nhạy cảm với tạp chất hoặc bọt khí trong nước, có thể làm suy yếu tín hiệu đo.

Đồng hồ đo nước siêu âm Doppler (Doppler Ultrasonic Water Meters) hoạt động dựa trên hiệu ứng Doppler. Khi sóng siêu âm phản xạ từ các hạt rắn hoặc bọt khí có trong dòng chảy, tần số của tín hiệu bị thay đổi. Độ thay đổi tần số này tỷ lệ thuận với vận tốc dòng chảy, cho phép tính toán chính xác tốc độ của chất lỏng.

Loại đồng hồ này thích hợp cho chất lỏng có chứa hạt lơ lửng hoặc bọt khí, chẳng hạn như nước thải hoặc bùn, vì các tạp chất này giúp phản xạ tín hiệu siêu âm một cách hiệu quả.

Ứng dụng của đồng hồ đo lưu lượng nước siêu âm

Lưu lượng kế siêu âm được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng đo lưu lượng bằng sóng âm mà không cần tiếp xúc trực tiếp với chất lỏng. Chúng đặc biệt phổ biến trong ngành dầu khí và cũng được sử dụng trong hóa chất, dược phẩm, thực phẩm & đồ uống, kim loại, khai thác mỏ, sản xuất giấy và xử lý nước thải.

Lựa chọn và lắp đặt đồng hồ đo lưu lượng nước siêu âm

Để đảm bảo độ chính xác và hiệu quả hoạt động của đồng hồ đo lưu lượng nước siêu âm, cần lưu ý một số điểm sau khi lựa chọn và lắp đặt:

• Lựa chọn loại đồng hồ phù hợp: Cần xem xét các yếu tố như loại nước (nước sạch, nước thải), kích thước đường ống, yêu cầu về độ chính xác, điều kiện môi trường lắp đặt.
• Lắp đặt đúng kỹ thuật: Đảm bảo đường ống chứa đầy chất lỏng và có các đoạn ống thẳng trước và sau vị trí lắp đặt đầu dò để sóng siêu âm truyền ổn định1. Tránh lắp đặt đầu dò tại điểm cao nhất của hệ thống ống hoặc trên đường ống thẳng đứng có đầu xả ra.

Đồng hồ đo lưu lượng nước siêu âm là một giải pháp đo lường hiện đại, mang lại nhiều lợi ích cho người sử dụng. Nguyên lý hoạt động của đồng hồ dựa trên việc sử dụng sóng siêu âm để đo vận tốc dòng chảy, từ đó tính toán lưu lượng nước. Có hai nguyên lý chính là thời gian truyền sóng và hiệu ứng Doppler. So với các phương pháp đo lường khác, đồng hồ siêu âm có ưu điểm là không xâm lấn, độ chính xác cao, phạm vi đo rộng và dễ dàng lắp đặt.

Tuy nhiên, giá thành của đồng hồ siêu âm thường cao hơn. Với sự phát triển của công nghệ, đồng hồ đo lưu lượng siêu âm ngày càng được cải thiện về độ chính xác, tính năng và giá thành, đồng thời cung cấp khả năng tự chẩn đoán tiên tiến, hứa hẹn sẽ trở thành thiết bị đo lường chủ đạo trong tương lai.
